摘要

IV型復合材料纏繞壓力容器（COPVs）作為新一代高壓氣體存儲解決方案，其創新設計如圖1所示，展現了與傳統金屬容器的顯著差異。本文系統梳理了IV型COPVs在材料體系、結構設計、制造工藝、性能測試等方面的最新研究進展，重點分析了碳纖維增強熱塑性內膽容器的技術優勢與挑戰。研究表明，采用PA6內膽與T700級碳纖維纏繞的組合設計可實現70MPa級高壓氫氣安全存儲，其重量較傳統金屬容器減輕40%以上，但長期循環耐久性和極端環境下的可靠性仍需深入研究。本文還探討了智能監測、回收利用等未來發展方向，為IV型COPVs的進一步優化提供參考。

關鍵詞：IV型COPVs、纖維纏繞、制造工藝、氫氣儲罐

1. 引言

復合材料壓力容器的發展歷程可追溯至20世紀70年代NASA的航天應用。如圖1所示（Barthelemy等提出的分類），IV型COPVs因其獨特的熱塑性內膽設計脫穎而出。圖2展示了這類容器的典型結構組成，包括內膽、纏繞層等關鍵部件。隨著全球氫能源戰略的推進，IV型COPVs因其出色的重量儲氫密度，正成為車載儲氫系統的首選方案。國際能源署(IEA)預測顯示，到2030年全球氫燃料電池汽車對高壓儲氫容器的需求將突破百萬臺規模，這為IV型COPVs的技術發展提供了強勁動力。值得注意的是，根據ASME標準劃分，壓力容器可分為五種類型，其中IV型以其獨特的熱塑性內膽設計和全復合材料纏繞結構，在安全性、經濟性和可制造性等方面展現出顯著優勢，成為當前學術界和產業界共同關注的研究熱點。

圖1 壓力容器類型對比圖

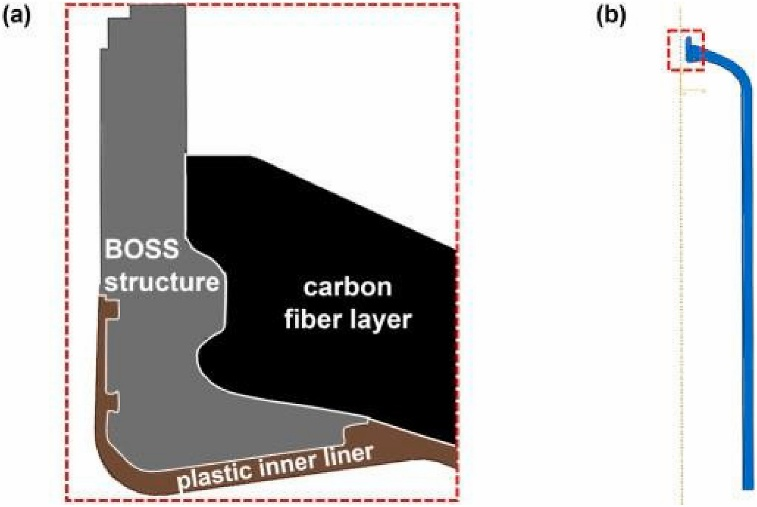

圖2 IV型COPV結構組成示意圖

2. 材料體系進展

2.1 內膽材料的優化與選擇
內膽作為阻隔氣體的關鍵部件，其材料選擇直接關系到容器的安全性能和使用壽命。如圖3所示（Kamenny Vek公司數據），玄武巖纖維增強內膽展現出良好的性價比。研究表明，PA6材料表現出更出色的綜合性能，實驗數據顯示其氫氣滲透系數可比HDPE降低3-5倍，在70MPa高壓下的循環壽命提升顯著。法國原子能委員會的研究表明，采用特殊配方的PA6內膽可承受超過15,000次充放循環，完全滿足車載儲氫系統的使用壽命要求。最新研究趨勢是開發納米復合材料內膽，通過添加層狀無機填料可將氫氣滲透率進一步降低30%以上。

圖3 玄武巖纖維增強內膽（Kamenny Vek公司）

2.2 增強纖維的發展與創新
在增強纖維方面，碳纖維憑借其卓越的比強度和比模量占據主導地位。Hwang等人的系統研究表明（圖4），從纖維束到實際容器，由于體積效應會導致強度損失達16%-32%，這一發現對容器安全系數的確定具有重要指導意義。為優化性能，混合纖維設計成為新趨勢，如碳纖維與玻璃纖維的層間混雜，可在保證強度的同時顯著降低成本。Bouvier的有限元分析顯示，T700S碳纖維與E-玻璃纖維的優化組合方案，可使700bar儲氫容器的成本降低25%，而重量僅增加15%。

圖4 環向纏繞測試裝置

3. 結構設計與優化

3.1 關鍵組件與功能集成
如圖2所示，IV型COPVs的典型結構包含四大功能模塊。韓國學者Cho的對比試驗證實（圖5），標準等張力穹頂設計的容器爆破壓力達到1158bar，且破壞發生在筒體而非穹頂區域，驗證了設計的合理性。金屬接口(Boss)作為連接樞紐，其材料多選用鋁合金6061-T6或不銹鋼S3163，通過特殊的密封槽設計與內膽形成可靠連接。

圖5 穹頂結構爆破測試

3.2 纏繞工藝的創新發展
纖維纏繞工藝經歷了從傳統濕法纏繞到現代干法纏繞的技術演進。德國Fraunhofer研究所開發的六軸纏繞機器人可實現±0.1mm的定位精度，為異形壓力容器的制造開辟了新途徑。工藝參數的優化也取得重要進展，如Neunkirchen的研究表明，在干法纏繞中采用環氧粘結劑并優化固化曲線，可使層間剪切強度提升至73MPa，較傳統工藝提高20%。

4. 制造工藝關鍵技術

4.1 內膽成型工藝的創新突破
ó Brádaigh等開發的改進型旋轉成型系統（圖6）通過電加熱分區控制，顯著提升了PA6內膽的尺寸精度。德國Kautex公司開發的超大容積旋轉成型技術，已成功制造出直徑500mm、長度超過2米的PA6內膽，突破了傳統工藝的尺寸限制。

圖6 改進型旋轉成型系統

4.2 纖維纏繞技術的智能化發展
AFPT公司開發的激光輔助纏繞(LATW)系統實現了±0.5°的纏繞角度精度，配合實時紅外熱成像監控，可精確控制樹脂的熔融和固化過程。Cetim開發的Optitank軟件通過深度學習歷史工藝數據，可預測最優的纏繞參數組合，使爆破壓力波動范圍從傳統的±15%縮小到±5%。

5. 性能測試與評估體系

5.1 爆破壓力測試方法與標準
如圖6所示，液壓爆破試驗是評價性能的關鍵方法。法國OSIRHYS項目的研究表明，考慮損傷累積的漸進失效模型可將爆破壓力預測誤差控制在7%以內。最新發展是結合數字圖像相關(DIC)技術的全場應變測量方法，可精確捕捉容器失效前的應變集中區域。

5.2 滲透特性與耐久性評估
日本學者Fujiwara開發的耦合模型，成功預測了10年使用周期后內膽材料的滲透率變化，誤差小于15%。CEA通過15,000次壓力循環試驗驗證了PA6內膽的耐久性，其滲透率增長控制在初始值的20%以內。

6. 應用現狀與典型案例

6.1 航空航天領域的成熟應用
SpaceX的獵鷹9號火箭采用全復合材料氦氣瓶，重量減輕35%的同時容積效率提升20%。NASA最新研發的月球著陸器儲氣系統采用PEEK內膽與T800碳纖維的組合設計，實現了前所未有的重量效率(0.9kg/L)。

6.2 車載儲氫系統的商業化進展
豐田Mirai的第二代儲氫系統采用三層PA6內膽設計，工作壓力提升至87.5MPa。行業數據顯示，2023年全球車載儲氫瓶市場規模已突破15億美元，年增長率保持在25%以上。

7. 未來發展趨勢與挑戰

7.1 智能化與功能集成
Com&Sens公司開發的嵌入式光纖傳感網絡可實時監測應變、溫度和損傷狀態。德國Fraunhofer研究所正在研發的"智能襯里"技術，通過導電納米材料網絡實現滲透泄漏的早期預警。

7.2 可回收與可持續發展
THOR項目開發的熱塑性復合材料回收工藝，可將廢舊容器轉化為高價值的工程塑料顆粒，力學性能保持率超過90%。

8. 結論與展望

IV型COPVs經過數十年發展，已形成完整的技術體系并在多個領域?qū)崿F(xiàn)商業化應用。未來五年，隨著氫能基礎設施的完善和材料科技的突破，IV型COPVs有望在儲能密度和成本效益方面實現新的飛躍。建議進一步加強產學研合作，重點突破快速固化樹脂、智能監測系統和綠色回收技術等瓶頸問題。

參考資料

1、Alih John Eko, Jayantha Epaarachchi, Janitha Jewewantha, Xuesen Zeng,A review of type IV composite overwrapped pressure vessels,International Journal of Hydrogen Energy,Volume 109,2025,Pages 551-573,ISSN 0360-3199.
