目前軌道交通車輛主要有有軌電車、地鐵、輕軌以及動車組等。據中國國家鐵路集團有限公司數據，截至2023年底，我國投入運營的高鐵總里程已經超過了45000 km，占全球高鐵總里程50%以上，國家發改委在2016年印發《中長期鐵路網規劃》，其中顯示未來我國高鐵里程將持續保持快速增長。與此同時，對軌道交通車輛的節能性、舒適性和載客能力提出了更高要求，這就要求軌道交通車輛裝備技術不斷優化。

1 碳纖維復合材料(CFRP)簡述

CFRP 有著強度高、密度小、耐腐蝕、抗疲勞、抗蠕變、冷熱變形系數小等優異性能，而且還能夠?qū)崿F(xiàn)一材多能、一材多用，因此CFRP被稱為21 世紀最具有潛力的材料之一，目前在汽車、醫療器械、航空航天、體育用品、風電葉片等領域已經得到了十分普遍的應用。

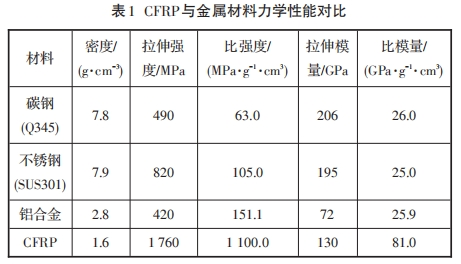

相比傳統金屬材料而言，CFRP的密度要小很多，但其強度卻是傳統金屬材料的數倍，而且CFRP具有優良的韌性，因此其比模量和比強度均高于傳統金屬材料。基于CFRP質輕和高強的優異特性，其應用于軌道車輛能夠顯著減輕車輛質量，使得車輛的運營能力大幅提升的同時也達到了節能降耗的目的，因而相對于傳統材料軌道車輛承載結構而言，CFRP在力學性能方面具有明顯優勢，見表1。

2.2 舒適性方面的優勢

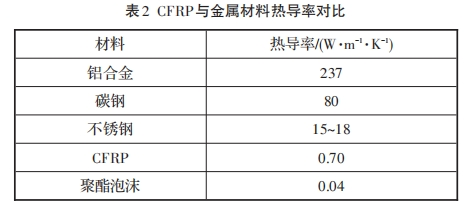

CFRP是一種高阻尼材料，其阻尼僅為金屬材料的 1/100~1/10，因此 CFRP 應用于軌道車輛能夠減小車體構件振動，從而提升乘客乘坐軌道車輛時的舒適體驗。同時，CFRP屬于熱的不良導體，其熱導率僅為金屬材料的 3/1 000~5/100。CFRP 與金屬材料熱導率對比見表2。

CFRP應用于軌道車輛可以使車輛具有優良的隔熱性能，能有效降低車輛制造過程中隔熱材料的占比。而且CFRP的冷熱變形系數也小于金屬材料，使得CFRP構件的尺寸相對金屬材料更為穩定。此外，CFRP還具有良好的隔音和抗磁性能。基于 CFRP 具有的上述優良特性，乘客在乘坐軌道車輛時能夠獲得良好的乘坐體驗。

2.3 安全性方面的優勢

CFRP中分布著數量龐大的獨立纖維，單位體積內分布的纖維數量成千上萬，這些增強纖維與樹脂基體之間形成了各不相同的相與界面，從力學角度看 CFRP 為經典的靜不定體系，若 CFRP 構件承受的載荷超出其承載極限，同時構件中少許纖維出現斷裂時，施加在CFRP上的載荷便會快速進行重新分布，最終將載荷轉移分布到?jīng)]有出現損壞的纖維上，如此，當CFRP構件因?yàn)槌鲚d荷導致少量纖維受損斷裂時，其各向異性屬性能夠阻止裂紋進一步加劇，使得CFRP構建在一段時間之內仍然能夠承受一定的載荷，不會出現構件很快失效的現象。基于此，CFRP 比其他材料的耐疲勞性能更佳。CFRP具有良好的水密性、氣密性和耐腐蝕性，CFRP構件擁有比金屬構件更長的使用壽命。此外，CFRP的比強度和比模量遠高于金屬材料，其碰撞吸能性是金屬材料的3~7倍，使其具有優異的抗沖擊性和減振性。綜上，CFRP擁有的優異特性能夠保證軌道車輛具有更強的安全性。

CFRP的樹脂基體、纖維、織物等原材料種類豐富，且不同的配比、不同的生產工藝、不同的纖維比例、不同的鋪層工藝都會造成CFRP的理化性能和力學性能顯著不同，因此，CFRP具有很強的可設計性，這些是傳統金屬材料無法企及的。軌道車輛金屬構件成型需要通過大量的焊接、鉚接、螺栓連接等，CFRP則可以根據構件的結構不同和厚度不同等進行模具設計和鋪層設計，尤其針對構件中一些需要凸起、過渡、加厚、加筋、加棱的地方可以通過優化鋪層設計實現一次性整體成型，使CFRP構件具有很好的完整性、保溫性及氣密性。

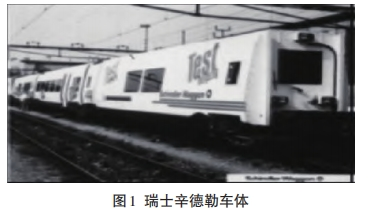

上世紀90年代，瑞士辛德勒車輛公司以CFRP為主，生產出一款整體式CFRP車體(見圖1)，該車車身整體質量較輕，在線路運行驗證試驗中最高運行速度達到了140 km/h，而且通過線路試運行證明該車具有良好的舒適性與安全性，由于該車車體成型采用的纏繞工藝、成型工藝復雜，最終該車體無法實現量產。

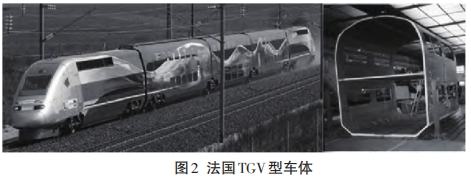

2000 年，法國國營鐵路公司（SNCF）以 CFRP 為主制造了一款雙層TGV型車體（圖2），該車體通過CFRP蜂窩夾層復合材料真空袋壓固化工藝(VBPM)成型出單節為5 m的車體標準化模塊。由于CFRP 的大量應用，該新型雙層 TGV 車體的質量降低到原鋁合金車體的75%左右，且該CFRP車體在線路試運行中通過了承載性能、抗沖擊性能、降噪性能、阻燃性能、隔熱性能等指標的驗證。

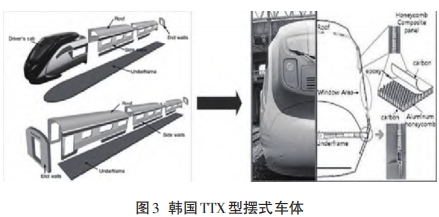

2007年，韓國鐵路研究院（KRRI）以不銹鋼為增強骨架，以 CFRP 蒙皮-鋁蜂窩夾芯-CFRP 蒙皮的“三明治”結構為車頂和側墻，研制出一款 TTX 型擺式列車，其車體見圖3，該列車在試運行中跑出了 180 km/h 的行駛速度。該車體車身整體質量為原不銹鋼車身的72%，而且車體具有良好的強度阻燃性、抗疲勞性、抗振阻尼性，通過試運行證明該車的安全性和舒適性良好，并于 2010 年正式進行商業運營。

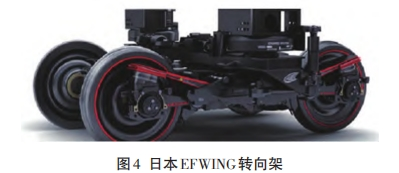

2014年，日本川崎重工（Kawasaki）研制出新型的EFWING轉向架(見圖4)，該轉向架為CFRP柔性構架，替代了原來的金屬焊接剛性構架。該轉向架的核心承載構件為轉向架兩側的梁狀類弓形彈簧，該新型轉向架去除了傳統二系彈簧，簡化了轉向架結構，其質量降低到原金屬側梁的60%。
