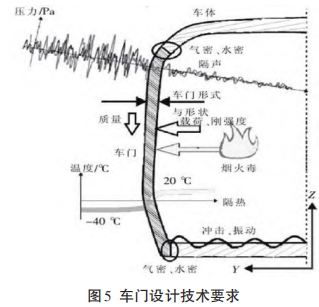

軌道車輛的車門是車輛的關鍵部件，直接關系到車輛的安全平穩運行，以及乘客乘坐車輛的舒適度。軌道車輛車門系統受力和工況復雜，在軌道車輛車門設計前首先要明確相關技術要求，以確保設計滿足相關的技術要求。具體技術要求見圖5。

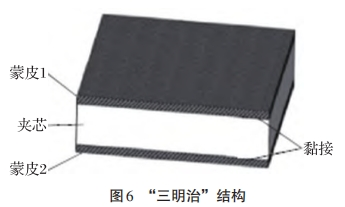

CFRP 軌道車輛車門設計關鍵技術研究提出了碳纖維層壓板纖維鋪設角度至少要包括0o、±45o、90o。由于車門結構復雜，纖維在車門厚度變化處要盡量保持連續和平直，以保證局部的強度和剛度，必要時可在車門內部增加縱橫向的層壓板來保證車門整體的強度和剛度。研究提出了車門主體結構采用“三明治”方式(見圖 6)，外部為碳纖維蒙皮，中間夾芯為聚對苯二甲酸乙二醇酯材料、聚氯乙烯發泡材料或者鋁蜂窩材料，蒙皮和夾芯以樹脂黏接方式連接，具有較高剛度，又可有效減重。

在中間填充材料一致的情況下，厚 0.5 mm 的碳纖維板“三明治”結構的比剛度優于厚1 mm的鋁蒙皮“三明治”結構。碳纖維板的質量比鋁蒙皮的更輕，碳纖維板“三明治”結構形式的材料結構有著更好的比剛度，在滿足軌道車輛車門系統技術要求的同時能顯著為車門減重，達到節能降耗的效果。

車體是軌道車輛的關鍵構件，車體的主要性能指標包括剛度、強度、耐腐蝕性和疲勞壽命等，這些性能指標均與車輛的可靠性和安全性息息相關。現階段軌道交通車輛車體材料主要為傳統金屬材料，主要包括不銹鋼、鋁合金、碳鋼，這些傳統金屬材料均存在金屬材料無法克服的固有缺陷，難以勝任不斷升高的軌道車輛制造要求。由于CFRP自身具有的優異性能，其已成為目前最受青睞的一種材料。

2018年1月，在柏林展會上中車長客公布了完全自主研制的全世界第一輛全CFRP地鐵車體(見圖7)。其車體為CFRP 夾芯結構，采取了模塊化設計理念，通過一體化技術成型而成，相比原鋁合金車體減重 35%，在試運行中跑出 100 km/h 的最高時速，該車輛有著出色的力學性能、防火阻燃性能、乘坐舒適性和節能環保性能。

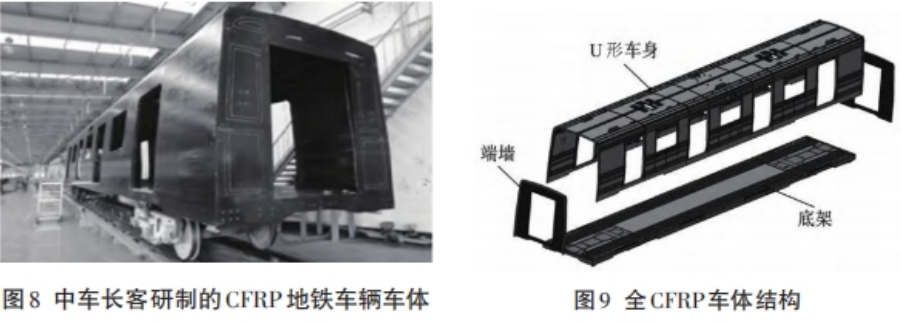

該全CFRP車體(見圖8)為一種筒形薄壁整體結構，車體關鍵尺寸為：長19 000 mm，寬2 800 mm，車頂面距軌面高 3 478 mm。該車體充分發揮了CFRP可設計性強和一體化成型優勢，按照模塊化設計思路將傳統金屬車體的兩側側墻與車頂作為一個整體，整個車體劃分為 U 形車身、端墻、底架(含牽枕緩、邊梁和端梁)三大模塊(見圖9)。三大模塊之間通過鉚釘和螺栓進行連接，同時用密封膠密封。出于車體各部件受力特點、生產效率和制造成本三方面因素考慮，該車體采取了以低成本非熱壓罐成型工藝(OOA)為主，并聯合輔助熱壓罐、拉擠、樹脂導入等工藝路線制成。經過強度計算分析、典型件試驗和車體靜強度試驗證明，該CFRP

車體各項性能指標均達到了地鐵車輛使用要求，同時，相比同類金屬車體各項性能都有較大幅度的提升，其中：質量降到同類金屬車體的65%左右，減重效果明顯；使用壽命能夠保證大于30年；隔聲性能良好，達到車輛降噪要求的 70%；隔熱性能良好，CFRP車體相比傳統車體能夠減少50%以上的隔熱防寒材料使用量；此外，車體的耐疲勞性能、耐腐蝕性能、減振性能、外觀質量也得到顯著提升。

軌道車輛空調機殼體具有尺寸大、結構復雜、使用壽命長等特點，通常為一體式結構，與傳統空調機殼體不同，CFRP 空調機殼體有著諸多優點，主要包括：強度高且質量輕，優異的可設計性，優異的耐酸性、耐堿性、耐沖刷性和耐腐蝕性。這些優點使得CFRP空調機殼體的壽命顯著高于傳統金屬材料的。

CFRP空調機組殼體三維設計建模、有限元仿真分析、振動試驗證明CFRP應用于軌道車輛空調機組殼體能滿足軌道車輛相關使用要求，而且能顯著減重，與相同的鋁合金殼體和不銹鋼殼體相比，僅為鋁合金殼體質量的70%左右，不銹鋼殼體質量的35%左右。

目前CFRP在軌道車輛輕量化方面主要應用于地鐵、輕軌、有軌電車的部分零部件，包括車身外殼、車頭罩、司機室、導流罩、司機臺、裙板等，相比玻璃鋼材料減重20%~30%，而且強度、剛度、防火阻燃性等指標也明顯優于玻璃鋼材料。CFRP是未來軌道交通車輛輕量化的一個重要發展方向，我國現有相關技術與國際先進水平存在較大差距，但隨著我國在該領域研究的不斷深入，差距將逐漸縮小，2018年中車青島四方和中車長春分別推出了新一代碳纖維地鐵車輛，2024年6月中車四方機車股份公司聯合青島地鐵集團發布了商用碳纖維地鐵列車，該車的主承載結構，包括車體、轉向架構架等都是采用碳纖維復合材料制造而成，預示了我國CFRP在有軌車輛制備方面上升到了一個新的臺階。

CFRP在軌道交通車輛裝備方面的研究應用目前主要分為功能性和結構性兩大類。功能性應用具體是指軌道交通車輛內飾(具體包括座椅、扶手、空調架殼體、司機臺等)，主要是發揮CFRP的減振降噪、隔熱防火、透波等作用。結構性應用(具體包括車門、車體、司機室、轉向架、設備艙、裙板等)是指車輛的承載構件。功能性構件的工況好，構件承受載荷小，關鍵點是需要滿足EN45545R類HL3級防火阻燃標準，因此，樹脂體系的選擇是問題的關鍵，普通環氧樹脂已無法滿足防火阻燃標準，隨著樹脂體系的不斷研究，出現了無鹵阻燃環氧樹脂。

近年來，我國在 CFRP 產品設計、成型工藝、制備技術等方面取得了快速的發展，國內也成長起來一批優秀的企業，然而受到多重因素的影響，目前 CFRP 在軌道交通車輛裝備領域的應用十分有限。基于我國“十四五”規劃和CFRP未來發展需要，軌道交通車輛裝備將是CFRP事業發展的一個重要方向，現階段國內CFRP企業和軌道車輛企業可將研究方向定位于功能性構件和結構性應用中的非主承載構件，建議國內相關企業和科研院所將空調殼體、司機臺、車門、設備艙作為目前重點研究的對象，未來隨著研究不斷深入和經驗不斷積累再向車體、轉向機、司機室等大型結構性應用構件和主承載構件過渡，循序漸進地推進我國CFRP在軌道車輛裝備輕量化中的普及應用，最終超越國際競爭對手，擴大國內外市場，在軌道交通領域完成高質量轉型。
