熱塑性復合材料LH2罐
商業太空時代已經到來并正在迅速發展,不僅追求更多的衛星和空間站,還追求小行星采礦、太空制造和外星定居點。2022年上半年,太空飛行器發射總數為72次,有望打破2021年 135次的記錄。預計到2040年,這一數字將超過1,000。這一增長得益于SpaceX(美國)將發射成本從1970年到2000年的平均18500美元/公斤大幅削減到獵鷹9號的平均2500美元/公斤。預計獵鷹9重型的發射成本為1500美元/公斤。
除了削減成本,運載火箭的另一個關鍵目標是增加有效載荷。與傳統金屬油箱相比,碳纖維增強聚合物 (CFRP) 油箱可以減輕 20-40% 的重量。多家公司正在開發此類儲罐,包括波音公司(美國),該公司的全復合材料低溫推進儲罐已證明其技術準備水平 (TRL) 已達到6,通過了壓力循環測試和最大壓力測試——達到設計要求的3.75倍且沒有任何故障跡象。
這種熱固性復合材料罐直徑為4.3米,與美國宇航局太空發射系統(SLS)火箭上層的推進劑罐大小大致相同,該火箭旨在于2025年前將宇航員送上月球。德國航空航天中心(DLR)輕量化生產技術(德國)空間相關應用項目經理表示,瞄準此類火箭的上層是關鍵,因?yàn)槟阍谏蠈尤剂舷渲泄?jié)省的每一公斤都是可以讓你送入太空的有效載荷的一公斤。而較低的一級,即火箭助推器,在發射后落回地球,但上層完成了任務。

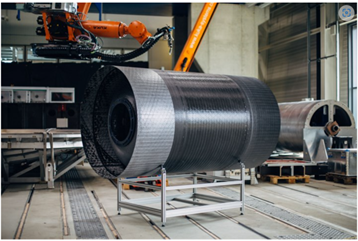

在2019-2020年的PROCOMP項目中,德國航天中心(DLR)開始進一步推廣使用碳纖維制造的 "黑色 "儲罐。DLR中心經理繼續表示,我們的想法是使用熱塑性復合材料。由于它們在低溫環境下的延展性以及其他優勢,如在自動化制造過程中的原位固結和無緊固焊接組裝。該方法實現了一種全新的兩件式設計,可以使你進入油罐內部以保證質量,并更容易安裝填充傳感器和推進管理系統等設備。后者包括圓周隔板,以防止低溫液體燃料的晃動,以及引導燃料到噴管的縱向葉片,以輸送到下面的火箭發動機。DLR通過制造一個小型演示機來驗證這一設計,該演示機使用低熔點聚芳基醚酮(LMPAEK)預浸帶的原位固結自動纖維放置(AFP),并使用磁帶輪廓傳感器和內聯熱像儀進行100%檢測。
儲罐設計
自2018年以來,DLR一直致力于航天器的低溫液氫(LH2)存儲。DLR中心經理介紹道,在PROCOMP中,我們問歐洲阿麗亞娜6號發射裝置的上層需要什么來使用復合液氫罐。雖然SpaceX已經決定繼續使用金屬罐,但歐洲阿麗亞娜6號計劃將在2025-26年之前測試一種新的上層結構,其液氧和液氫罐均由CFRP制成。

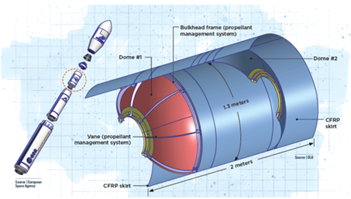

PROCOMP團隊從LH2所需的體積開始--大約5噸--然后我們根據我們已有的工具將其縮小。縮小成一個2米長、1.3米直徑的圓柱形液體罐,兩端呈圓弧狀。接下來,我們必須決定在哪里分割罐體,以開發我們想要的兩部分設計。我們有幾個不同的概念,但最終選擇了兩個圓頂中的一個,然后將其焊接到一個集成部件上,該部件由另一個圓頂與主罐體以及兩端的裙邊共同構成。這些裙邊將罐體定位在多件式運載火箭內,并幫助抵御發射、一級分離和后續飛行中的各種載荷。
正如SAMPE 歐洲2020論文 "熱塑性復合材料上級推進劑罐的精益生產工藝 "中所述,考慮到20開爾文(-253°C)的服務溫度和5巴的壓力,通過對不同的靜態和屈曲載荷情況進行建模,對該罐的層壓設計進行了評估。穹頂和主罐體將使用11層單向(UD)碳纖維增強(CF)LMPAEK膠帶,在0°(罐體縱軸)、±30°、±60°、±45°和90°處應用,而罐體裙邊將增加到16層,并增加0°和90°層數以抵抗屈曲。每層的加固厚度為0.14毫米,穹頂和罐體的厚度為1.54毫米,由于在額外的0°/90°層中與穹頂有210毫米的重疊,裙部的厚度為2.38毫米。
DLR中心經理表示,在收到有限元分析/應力小組提供的油箱層壓設計后,我們必須檢查是否有可能使用我們的AFP設備制造油箱。所使用的設備是先進纖維鋪放技術(AFPT,德國)的多層鋪帶頭(MTLH),這是弗勞恩霍夫IPT(德國)公司的一個衍生產品,該公司自2007年以來一直專注于激光輔助繞帶(LATW)。DLR的MTLH可以應用多達三個0.5英寸寬的膠帶,并安裝在一個六軸工業機器人上,能夠生產長4米、直徑3米的旋轉部件。
由于AFP頭的接觸范圍有限,我們確實不得不對鋪設進行一些調整。但這些都是小的修改。我們還測試了使用CF/LMPAEK膠帶作為第一層,但決定改用非增強的LMPAEK薄膜作為粘附層。我們希望有一個可以在未來自動連接的第一層,但也需要在穹頂區域有粘性,以便在放置過程中控制膠帶。
在那之后,第一個圓頂被放置并原位加固。然后將其從模具中移除(圖1)。接下來,我們制造第二個圓頂和儲罐的主要部分。在圖1中第二步所示的那兩條劃線處,我們稍微擴大了直徑,以便有空間容納第一個圓頂。我們通過在AFP鋪設該裙邊之前在工具上添加一條鋁帶來實現這一點。
這也幫助我們創造了一個鋒利的壁架來推動第一個穹頂,這樣我們就能知道它的焊接位置是否是正確的。然后我們在第二個穹頂上安裝了一個額外的工具,并使用AFP來建立第二個裙邊。我們把膠帶直接覆蓋在先前鞏固的儲罐和第二個穹頂?shù)囊徊糠稚稀?/span>
DLR中心經理指出,這是熱塑性復合材料原位加固的一個優勢。你總是可以用額外的材料添加到部件中。因此,整體部分包括兩個完整的裙邊、第二個穹頂和儲罐的主體。
有些人批評原位固結AFP是一個緩慢的過程,需要非常高質量的膠帶來實現良好的層壓。這些觀點是合理的。在我們看來,只有當你真正利用了原位古街的好處后時,它才有意義。而且你必須使你的設計適應原位加固的過程,這需要真正了解細節。如果你只是試圖修改高壓釜固結的熱塑性塑料部件或普通AFP熱固性預浸料部件的設計,這是無效的。
在整體罐體部分從模具中取出后,使用DLR開發的連續超聲波焊接技術,將第一個圓頂和完成的整體部分在焊接夾具中連接起來。項目的這一部分是由團隊的焊接專家曼紐爾·恩格爾沙爾領導。首先,我們?yōu)榈谝粋€(gè)圓頂配備了推進劑管理系統結構,DLR中心經理說道。這些包括穹頂?shù)撞康膱A周輪廓和一系列彎曲的縱向葉片。我們用鋁制作這些,只是為了證明裝配概念。對于一個真正的儲罐,這些可以是復合材料,將非常類似于飛機機身的弦桿和框架,所以如何生產這些是眾所周知的。
實際的系統部件并不是重點,但使用圓周輪廓作為焊接的砧板是重點。我們需要它來達到鞏固熱塑性復合材料焊縫的壓力,我們還使用了一個額外的金屬結構,易于插入和移除,只是為了確保我們有所需的剛度,因?yàn)楣ぞ卟辉偬峁┓€(wěn)定性。然后我們焊接了一條圓周縫,以連接圓頂和整體部分。
PROCOMP使用的焊接系統包括一個高精度的KUKA(德國)機械臂,配有一個聲納桿,具有直徑25毫米的球形軸承表面。聲納桿將振動垂直地導向復合材料層壓板。我們在儲罐的外表面直接使用了超聲波喇叭。由于摩擦,熱量只在焊接接觸區域產生。我們在焊接的兩個表面之間插入了60微米厚的未強化LMPAEK層作為能量引導。
在連續超聲焊接中,通常使用能量導引器將能量集中在焊縫區域。與加固焊縫表面相比,整齊的樹脂增加了超聲波振動的阻尼,導致摩擦融化這些表面的基體。焊接速度為20-25毫米/秒,焊接力為400-600牛頓。
DLR中心經理最后說到,在這個項目中,德國為飛機上儲存H2提供了大量資金。現在,我們已經看到,這種興趣出現了爆炸式增長。波音公司正尋求將其熱固性復合材料冷凍罐應用于零排放飛機的LH2存儲,而空客公司已宣布其第一架這種飛機將于2035年投入使用,多個開發中心的目標分別是在2023年和2026年對LH2罐進行地面和飛行測試。
我認為我們展示的關鍵優勢甚至可以用于飛機上的LH2儲罐。它們很可能不會被整合到飛機機翼中,至少在最初的經典設計版本中不會,因此它們將成為必須盡可能輕的額外結構。在這樣的儲罐中使用碳纖維增強塑料可能有點不直觀,但我相信從長遠來看,這是我們唯一的解決方案,而熱塑性復合材料確實可能發揮關鍵作用。
